Educatieve LCD-oscilloscoopkit (WSEDU08)

EDUCATIEVE LCD-OSCILLOSCOOPKIT

- WSEDU08

Kenmerken WSEDU08

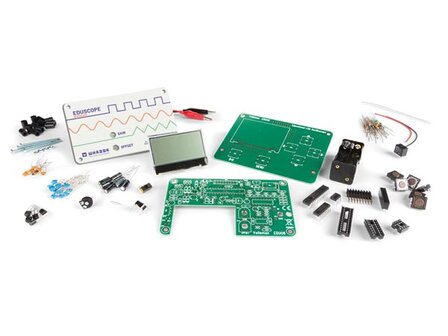

Bouw uw eigen oscilloscoop en leer signalen te visualiseren. Ontdek hoe de signalen er in werkelijkheid uitzien. Deze betaalbare oscilloscoop is uitgerust met heel wat functies die u normaal gezien alleen op dure toestellen ziet zoals signaalmarkeringen, frequentieweergave, dB-metingen, true RMS-metingen, … Met de krachtige automatische instelfunctie kunt meteen aan de slag! Opmerking: Deze oscilloscoop is niet geschikt om metingen uit te voeren op spanningen hoger dan 30Vpp. Specificaties WSEDU08
- Basis productinformatie:
 - Talen van de handleiding: Nederlands, Engels, Frans, Duits, Spaans
 - Primaire kleuren: Groen
 - Extra kleuren: Zwart
 - Diepte van het product: 5.5 cm
 - Hoogte van het product: 15.5 cm
 - Breedte van het product: 17.5 cm
 - Gewicht Product: 200 g
- Technische gegevens:
 - Specificaties kits & modules:

• LCD met hoog contrast: 64 x 128 pixels met witte led-achtergrondverlichting
• maximale samplefrequentie: 1 MS/s voor repetitieve signalen, 100 kS/s in realtime
• bandbreedte ingangsversterker: 200 kHz (-3 dB)
• metingen kunnen worden uitgevoerd tot: 100kHz
• ingangsimpedantie: 100kohm // 20pF
• maximale ingangsspanning: 30Vpeak (AC + DC)
• ingangskoppeling: DC en AC
• AD-resolutie: 8 bits
• run-modi: run, single
• triggerniveau instelbaar: in 16 stappen
• tijdbasisbereik: in 15 stappen, 10µs/divisie tot 500 ms/divisie
• ingangsgevoeligheidsbereik: in 6 stappen, 100mV/divisie tot 5V/divisie
• testuitvoer: 1,95 kHz / 3,3 Vpp

 - Specificaties extra kits & modules:

• volledig automatisch instellen voor: Volt/div en time/div (of handmatig)
• gevoeligheid tot 10mV
• uitlezingen: DC, AC+DC, True RMS, dBm, Vpp, min. &, max.
• uitlezing van tijd- en spanningsmarkeringen
• frequentie uitlezing (via markeringen)
• werkt op batterijen: 4 x AAA-batterijen (max. 100mA) (niet meegelev.)
• energiebesparingsmodus

- Functies:
 - Zelfbouwpakket: Ja
- Gebruikseigenschappen:
 - Coderingsniveau: geen
 - Elektronica-vaardigheidsniveau: 3
 - Mechanische vaardigheden: geen
 - Soldeervaardigheidsniveau: 5

EAN-code: 5410329730499
